氣動軟管作為氣動系統的核心傳輸部件，其性能直接影響設備運行的穩定性與效率。面對市場上種類繁多的氣動軟管，如何根據實際需求選擇合適的規格型號，成為工程師、采購人員和技術決策者的重要課題。本文系統梳理氣動軟管的規格分類、關鍵參數、選型策略及行業應用場景，為科學選購提供參考。

一、氣動軟管的規格型號分類與標準

（一）按材質分類

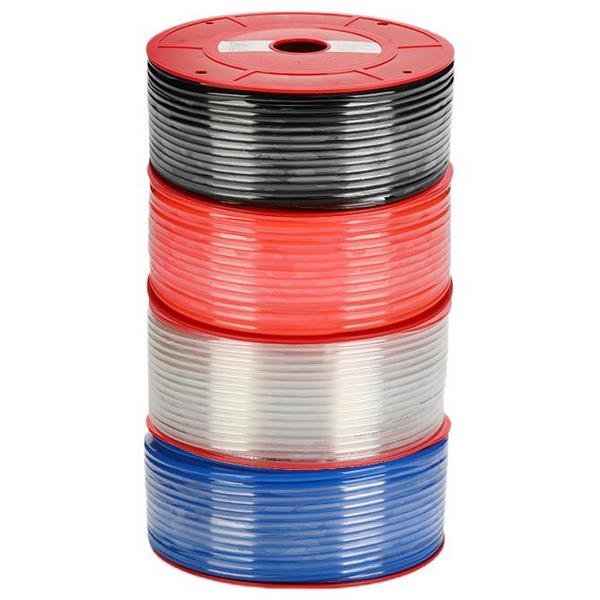

1. 聚氨酯（PU）軟管

• 特點：輕量化、耐磨、抗彎曲疲勞，適用于頻繁移動場景。

• 型號示例：PU-6×4（內徑6mm，外徑4mm），工作壓力通常為0.8-1.0MPa。

2. 尼龍（PA）軟管

• 特點：高強度、耐高溫（-40℃~+120℃），抗化學腐蝕。

• 型號示例：PA12-8×6，常用于高壓力（1.5-2.5MPa）工業設備。

3. 橡膠軟管

• 特點：柔韌性好，耐油、耐老化，適用于復雜工況。

• 型號示例：NR（天然橡膠）-10×8，多用于工程機械液壓輔助系統。

4. 特氟龍（PTFE）軟管

• 特點：耐高溫（-70℃~+260℃）、抗酸堿腐蝕，用于半導體、化工行業。

• 型號示例：PTFE-4×3，內襯不銹鋼編織層增強。

（二）按結構分類

1. 單層軟管

• 適用于低壓、低磨損場景，如小型自動化設備供氣。

2. 多層增強軟管

• 編織層結構：采用聚酯纖維/鋼絲編織，如型號KSC-10（2層鋼絲增強，耐壓3.5MPa）。

• 螺旋增強結構：內置鋼制螺旋線，抗壓扁能力，適合真空吸附系統。

（三）按標準分類

1. DIN標準（德國工業標準）

• 如DIN 74324規定軟管爆破壓力需≥4倍工作壓力。

2. ISO標準（標準化組織）

• ISO 18752規范了軟管尺寸公差和耐臭氧性能測試方法。

3. SAE標準（美國汽車工程師協會）

• SAE J517針對液壓軟管的耐脈沖性能提出分級要求。

二、氣動軟管的核心技術參數解析

（一）基本參數

1. 內徑（ID）

• 直接影響流量，需根據氣動元件耗氣量計算，公式：

  ??=????24×??Q=4πd2×v

  （Q為流量，d為內徑，v為流速，一般取15-25m/s）

2. 外徑（OD）與壁厚

• 外徑?jīng)Q定安裝空間兼容性，壁厚影響耐壓等級（如壁厚1.5mm的PU管耐壓1.0MPa）。

3. 工作壓力與爆破壓力

• 工業常用等級：

  壓力等級	工作壓力（MPa）	爆破壓力（MPa）
  低壓型	0.3-0.8	≥1.2
  中壓型	1.0-1.6	≥4.0
  高壓型	2.0-3.5	≥8.0

4. 彎曲半徑

• 內徑8mm的PU軟管，小彎曲半徑≤50mm。

• 動態使用時需滿足小彎曲半徑，例如：

（二）環境適應性參數

1. 溫度范圍

• 不同材質耐溫限：

  材質	低溫限（℃）	高溫限（℃）
  PU	-40	+80
  PA12	-40	+120
  PTFE	-70	+260

2. 耐介質性能

• 耐油性：NBR（丁腈橡膠）＞PU＞PA

• 耐酸堿：PTFE＞EPDM（三元乙丙橡膠）

• 需匹配接觸介質：

3. 抗靜電/導電需求

• 易燃易爆環境需選用導電軟管（表面電阻＜10^6Ω）。

三、氣動軟管選型六步法

步驟1：明確應用場景

步驟2：匹配關鍵參數

• 壓力計算：系統壓力×1.5 ≤ 軟管額定壓力

• 流量驗證：按內徑計算流速是否在15-25m/s合理區間

步驟3：環境適配性核查

• 戶外環境：選擇抗UV涂層軟管（如Festo MS4-LR系列）

• 高濕度環境：優先PA材質（吸濕率＜2%）

步驟4：接頭與附件選配

1. 接頭類型

• 快插接頭（如Push-in型）：適用于頻繁拆卸場景

• 螺紋接頭（如G1/4螺紋）：高密封性需求場景

2. 密封材料

• NBR密封圈：通用型

• FKM（氟橡膠）：耐高溫、耐化學介質

步驟5：供應商評估

步驟6：成本與生命周期評估

• 總擁有成本（TCO） = 采購成本 + 維護成本 + 停機損失

• 案例：某工廠選用高價耐磨損軟管，雖然單價高30%，但壽命延長2倍，年綜合成本下降18%。

四、行業應用案例與選型推薦

案例1：汽車焊裝線氣動工具供氣

• 需求：高頻振動、耐油污、快速接頭

• 選型方案：

• 軟管：PU材質，內徑6mm，耐壓1.0MPa（如亞德客AHPU06）

• 接頭：M5快插式，帶防脫落鎖扣

案例2：鋰電池片真空吸附搬運

• 需求：抗壓扁、高真空度（-90kPa）

• 選型方案：

• 軟管：螺旋增強PVC軟管，內徑10mm（如米思米HSPV10）

• 真空接頭：法蘭式連接，配備真空破壞閥

案例3：半導體潔凈室閥門控制

• 需求：無塵、低析出物、抗靜電

• 選型方案：

• 軟管：PTFE內襯+不銹鋼編織層，表面電阻＜10^5Ω（如派克Parker Titeflex 44系列）

• 接頭：VCR金屬密封接頭

五、常見誤區與注意事項

1. 誤區：盲目追求高耐壓等級

• 后果：軟管剛性過強導致安裝困難，成本增加20%-50%。

• 建議：工作壓力留1.3-1.5倍安全余量即可。

2. 忽視軟管彎曲疲勞壽命

• 動態使用場景需關注彎曲次數指標（如PU軟管≥100萬次）。

3. 接頭與軟管兼容性問題

• 錯誤案例：PA軟管搭配NBR密封圈，在高溫下密封失效。

4. 忽略環境溫度影響

• 高溫環境下普通PU軟管壽命可能縮短至正常值的30%。

六、未來趨勢：智能化軟管的選購考量

隨著工業物聯網發展，具備以下功能的智能軟管將逐步普及：

1. 內置傳感器型：可監測壓力、溫度，需兼容工業協議（如IO-Link）。

2. 自診斷軟管：通過顏色變化指示老化程度（如橫河電機SmartHose系列）。

3. 低功耗無線傳輸：適用于遠程監控場景，需評估電池續航能力。

結語

氣動軟管的選型是一項需要綜合考量技術參數、應用場景和成本效益的系統工程。通過科學分析工作壓力、介質特性、環境條件等核心因素，結合行業實踐，用戶可提升設備可靠性并降低全生命周期成本。未來，隨著新材料與智能技術的發展，氣動軟管選型將進一步向數據驅動決策的方向演進。
