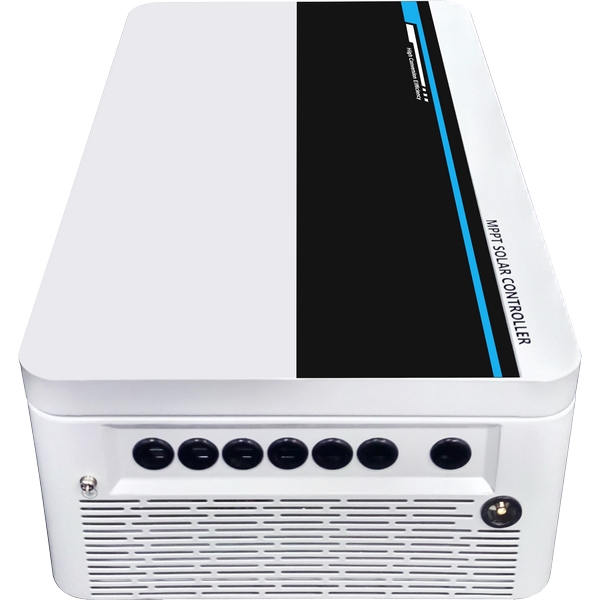

Galaxy系列MPPT太陽能充電控制器產品特點：
1、MPPT效率≥99.5%，整機轉換效率平均98%。
2、蓄電池系統電壓自動識別。
3、三階充電(恒流、恒壓、浮充)。
4、可自定義多種蓄電池(含鋰電池)充電。
5、支持上位機和APP遠程監控。
6、雙RS485通訊，可統一集成管理和二次開發。
7、支持多臺并機通訊，統一集成監控。
8、多種保護功能，過壓過流，反接保護，充電保護等。
9、認證齊全CE,FCC,Rohs等。

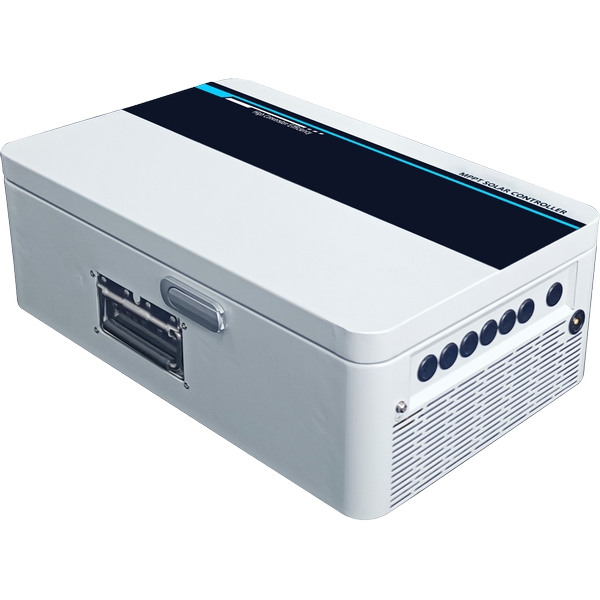

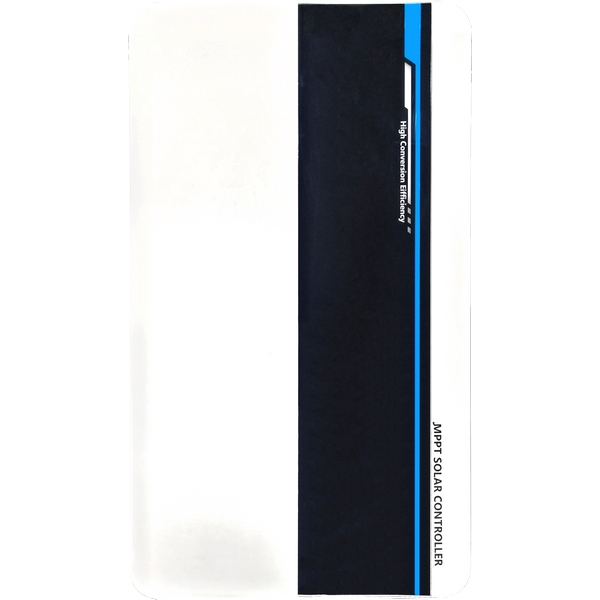

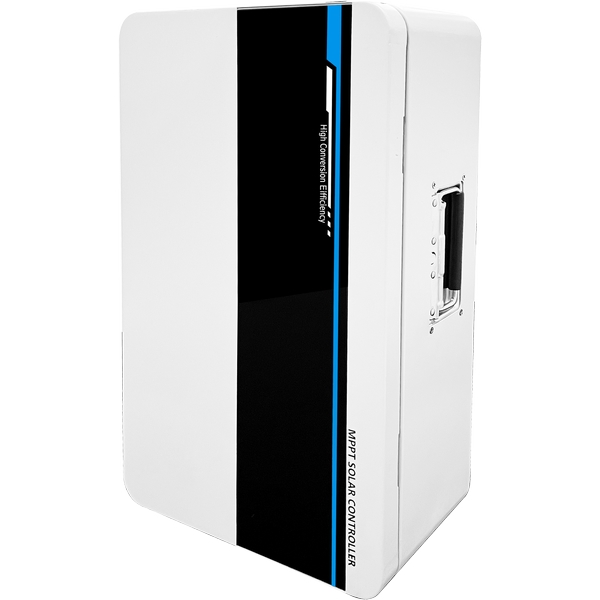

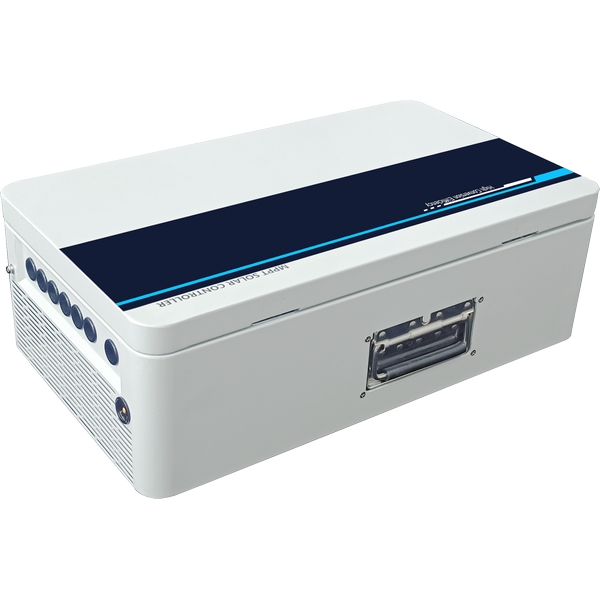

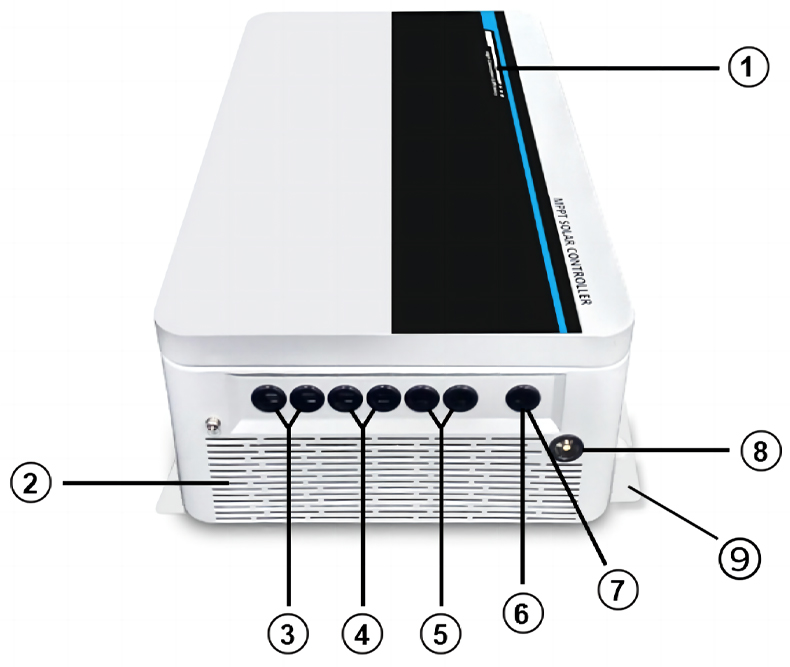

Galaxy系列MPPT太陽能充電控制器產品解析：
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 工作狀態指示燈 | 6 | 通訊線出口 |
| 2 | 風扇散熱通道 | 7 | 溫度線出口 |
| 3 | 光伏陣列接線端口 | 8 | 天線接口 |
| 4 | 蓄電池接線端口 | 9 | 壁掛條 |
| 5 | 負載接線端口 |

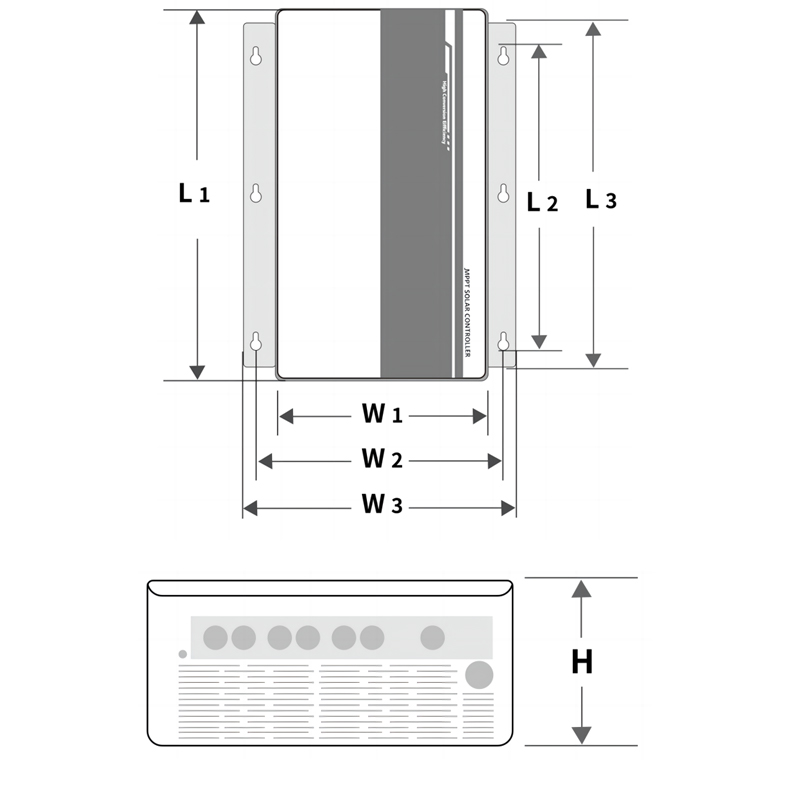

Galaxy系列MPPT太陽能充電控制器產品尺寸：
| H | L1 | L2 | L3 | W1 | W2 | W3 | |
| 小 | 187mm | 540mm | 378mm | 475mm | 313mm | 341mm | 363mm |
| 中 | 222mm | 522mm | 378mm | 475mm | 340mm | 368mm | 390mm |
| 大 | 227mm | 680mm | 378mm | 475mm | 450mm | 478mm | 500mm |

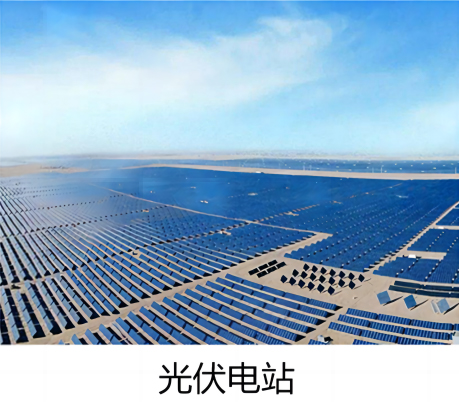

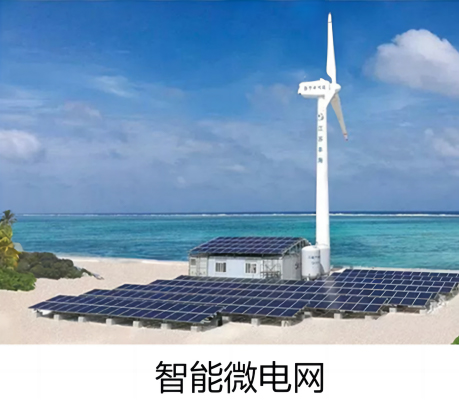

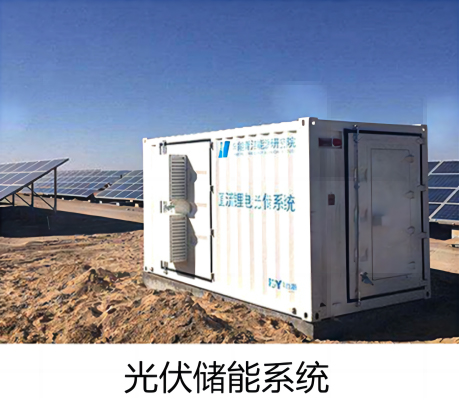

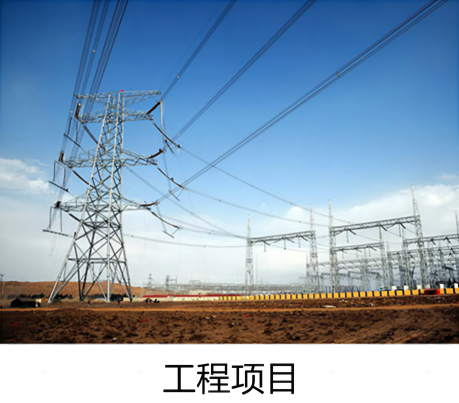

Galaxy系列MPPT太陽能充電控制器適用場合：
Galaxy系列MPPT太陽能充電控制器技術參數：
| 產品型號 | GS96L60 | GS96L80 | GS96L100 |
| 產品類別 | |||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | ||
| 功率點追蹤效率 | ≥99.5% | ||
| 散熱方式 | 強制風冷 | ||
| 鉛酸蓄電池系統電壓范圍 | 72V~120V | ||
| 鋰離子電池系統 | 96V | ||
| 輸入特性 | |||
| 允許輸入電壓(Voc.Max) | 430VDC | ||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | ||
| 啟動充電電壓 | Vbat +20V | ||
| 輸入過壓保護/恢復電壓 | 430VDC/425VDC | ||
| 額定輸入功率(W) | 6240 | 8320 | 10400 |
| 充電特性 | |||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | ||
| 額定充電電流 | 60A | 80A | 100A |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | ||
| 負載特性 | |||
| 負載電壓 | 同蓄電池電壓 | ||
| 額定負載電流 | 60A | 80A | 100A |
| 負載控制模式 | 常開/常關模式，光控模式，雙時段定時控制模式，固定時間光控模式 | ||
| 顯 示 & 通 訊 | |||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | ||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | ||
| 協議 | 標準Modbus協議&非標私有協議 | ||
| 其他特性 | |||
| 設置方式 | 上位機/APP/表頭 | ||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/電池防反接保護/過熱保護/過充保護 | ||
| 工作環境溫度 | -20℃~+50℃ | ||
| 儲存溫度 | -40℃~+75℃ | ||
| IP防護等級 | IP21 | ||
| 建議電池接線空開 | ≥80A | ≥100A ≥125A | |
| 凈重 | 17kg | ||
| 毛重 | 23.5kg | ||
| 產品尺寸 | 313*540*187MM | ||
| 包裝尺寸 | 635*430*295MM(木箱) | ||
表一
| 產品型號 | GS120L60 | GS120L80 | GS120L100 |
| 產品類別 | |||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | ||
| 功率點追蹤效率 | ≥99.5% | ||
| 散熱方式 | 強制風冷 | ||
| 鉛酸蓄電池系統電壓范圍 | 90V~150V | ||
| 鋰離子電池系統 | 120V | ||
| 輸入特性 | |||
| 允許輸入電壓(Voc.Max) | 430VDC | ||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | ||
| 啟動充電電壓 | Vbat +20V | ||
| 輸入過壓保護/恢復電壓 | 430VDC/425VDC | ||
| 額定輸入功率(W) | 7800 | 10400 | 13000 |
| 充電特性 | |||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | ||
| 額定充電電流 | 60A | 80A | 100A |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | ||
| 負載特性 | |||
| 負載電壓 | 同蓄電池電壓 | ||
| 額定負載電流 | 60A | 80A | 100A |
| 負載控制模式 | 常開/常關模式，光控模式，雙時段定時控制模式，固定時間光控模式 | ||
| 顯 示 & 通 訊 | |||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | ||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | ||
| 協議 | 標準Modbus協議&非標私有協議 | ||
| 其他特性 | |||
| 設置方式 | 上位機/APP/表頭 | ||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/電池防反接保護/過熱保護/過充保護 | ||
| 工作環境溫度 | -20℃~+50℃ | ||
| 儲存溫度 | -40℃~+75℃ | ||
| IP防護等級 | IP21 | ||
| 建議電池接線空開 | ≥80A | ≥100A | ≥125A |
| 凈重 | 17kg | ||
| 毛重 | 23.5kg | ||
| 產品尺寸 | 313*540*187MM | ||
| 包裝尺寸 | 635*430*295MM(木箱) | ||
表二
| 產品型號 | GS144L60 | GS144L80 | GS180L60 | GS180L80 |
| 產品類別 | ||||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | |||
| 功率點追蹤效率 | ≥99.5% | |||
| 散熱方式 | 強制風冷 | |||
| 鉛酸蓄電池系統電壓范圍 | 108V~180V | 135V~225V | ||
| 鋰離子電池系統 | 144V | 180V | ||
| 輸入特性 | ||||
| 允許輸入電壓(Voc.Max) | 430VDC | |||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | |||
| 啟動充電電壓 | Vbat +20V | |||
| 輸入過壓保護/恢復電壓 | 430VDC/425VDC | |||
| 額定輸入功率(W) | 9360 | 12480 | 11700 | 15600 |
| 充電特性 | ||||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | |||
| 額定充電電流 | 60A | 80A | 60A | 80A |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | |||
| 負載特性 | ||||
| 負載電壓 | 同蓄電池電壓 | |||
| 額定負載電流 | 60A | 80A | 60A | 80A |
| 負載控制模式 | 常開/常關模式，光控模式，雙時段定時控制模式，固定時間光控模式 | |||
| 顯 示 & 通 訊 | ||||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | |||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | |||
| 協議 | 標準Modbus協議&非標私有協議 | |||
| 其他特性 | ||||
| 設置方式 | 上位機/APP/表頭 | |||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/電池防反接保護/過熱保護/過充保護 | |||
| 工作環境溫度 | -20℃~+50℃ | |||
| 儲存溫度 | -40℃~+75℃ | |||
| IP防護等級 | IP21 | |||
| 建議電池接線空開 | ≥80A | ≥100A | ≥80A | ≥100A |
| 凈重 | 17kg | |||
| 毛重 | 23.5kg | |||
| 產品尺寸 | 313*540*187MM | |||
| 包裝尺寸 | 635*430*295MM(木箱) | |||
表三
| 產品型號 | GS192L50 | GS192L60 | GS216L50 | GS216L60 | GS240L50 | GS240L60 |
| 產品類別 | ||||||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | |||||
| 功率點追蹤效率 | ≥99.5% | |||||
| 散熱方式 | 強制風冷 | |||||
| 鉛酸蓄電池系統電壓范圍 | 144V~240V | 162V~270V | 180V~300V | |||
| 鋰離子電池系統 | 192V | 216V | 240V | |||
| 輸入特性 | ||||||
| 允許輸入電壓(Voc.Max) | 430VDC | |||||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | |||||
| 啟動充電電壓 | Vbat +20V | |||||
| 輸入過壓保護/恢復電壓 | 430VDC/425VDC | |||||
| 額定輸入功率(W) | 10400 | 12480 | 11700 | 14040 | 13000 | 15600 |
| 充電特性 | ||||||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | |||||
| 額定充電電流 | 50A | 60A | 50A | 60A | 50A | 60A |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | |||||
| 負載特性 | ||||||
| 負載電壓 | 同蓄電池電壓 | |||||
| 額定負載電流 | 50A | 60A | 50A | 60A | 50A | 60A |
| 負載控制模式 | 常開/常關模式，光控模式，雙時段定時控制模式，固定時間光控模式 | |||||
| 顯 示 & 通 訊 | ||||||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | |||||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | |||||
| 協議 | 標準Modbus協議&非標私有協議 | |||||
| 其他特性 | ||||||
| 設置方式 | 上位機/APP/表頭 | |||||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/電池防反接保護/過熱保護/過充保護 | |||||
| 工作環境溫度 | -20℃~+50℃ | |||||
| 儲存溫度 | -40℃~+75℃ | |||||
| IP防護等級 | IP21 | |||||
| 建議電池接線空開 | ≥80A | |||||
| 凈重 | 17kg | |||||
| 毛重 | 23.5kg | |||||
| 產品尺寸 | 313*540*187MM | |||||
| 包裝尺寸 | 635*430*295MM(木箱) | |||||
表四
| 產品型號 | GS192H100 | GS216H80 | GS216H100 | GS240H80 | GS240H100 |
| 產品類別 | |||||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | ||||
| 功率點追蹤效率 | 99.50% | ||||
| 散熱方式 | 強制風冷 | ||||
| 鉛酸蓄電池系統電壓范圍 | 144V~240V | 162V~270V | 180V~300V | ||
| 鋰離子電池系統 | 192V | 216V | 240V | ||
| 輸入特性 | |||||
| 允許輸入電壓(Voc.Max) | 660VDC | ||||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | ||||
| 啟動充電電壓 | Vbat +20V | ||||
| 輸入過壓保護/恢復電壓 | 660VDC/655VDC | ||||
| 額定輸入功率(W) | 20800 | 18720 | 23400 | 20800 26000 | |
| 充電特性 | |||||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | ||||
| 額定充電電流 | 100A | 80A | 100A | 80A 100A | |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | ||||
| 負載特性 | |||||
| 負載電壓 | 同蓄電池電壓 | ||||
| 額定負載電流 | 可測量范圍：0~100A | ||||
| 負載控制模式 | 常開 | ||||
| 顯 示 & 通 訊 | |||||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | ||||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | ||||
| 協議 | 標準Modbus協議&非標私有協議 | ||||
| 其他特性 | |||||
| 設置方式 | 上位機/APP/表頭 | ||||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/過熱保護/過充保護 | ||||
| 工作環境溫度 | -20℃~+50℃ | ||||
| 儲存溫度 | -40℃~+75℃ | ||||
| IP防護等級 | IP21 | ||||
| 建議電池接線空開 | ≥125A | ≥100A | ≥125A | ≥100A | ≥125A |
| 凈重 | 23kg | ||||
| 毛重 | 30kg | ||||
| 產品尺寸 | 340*522*222MM | ||||
| 包裝尺寸 | 620*450*335MM(木箱) | ||||
表五
| 產品型號 | GS360H80 | GS384H80 | GS384H100 | GS480H60 | GS480H80 |
| 產品類別 | |||||
| 控制器類型 | 具有功率點跟蹤功能(MPPT)型太陽能充電控制器 | ||||
| 功率點追蹤效率 | 99.50% | ||||
| 散熱方式 | 強制風冷 | ||||
| 鉛酸蓄電池系統電壓范圍 | 270V~450V | 288V~480V | 360V~600V | ||
| 鋰離子電池系統 | 360V | 384V | 480V | ||
| 輸入特性 | |||||
| 允許輸入電壓(Voc.Max) | 850VDC | ||||
| 小MPPT電壓(Vmppt.min) | Vbat +10V | ||||
| 啟動充電電壓 | Vbat +20V | ||||
| 輸入過壓保護/恢復電壓 | 850VDC/845VDC | ||||
| 額定輸入功率(W) | 31200 | 33280 | 41600 | 31200 41600 | |
| 充電特性 | |||||
| 適用電池類型 | 常用鉛酸蓄電池(SEL,GEL,FLD)和自定義鉛酸電池，自定義磷酸鐵鋰、三元鋰或其它鋰離子蓄電池 | ||||
| 額定充電電流 | 80A | 80A | 100A | 60A 80A | |
| 充電方式 | 鉛酸電池：CC(快速充電)-CV(恒壓充電)-CF(浮充)鋰離子電池：CC(快速充電)-CV(恒壓充電) | ||||
| 負載特性 | |||||
| 負載電壓 | 同蓄電池電壓 | ||||
| 額定負載電流 | 可測量范圍：0~100A | ||||
| 負載控制模式 | 常開 | ||||
| 顯 示 & 通 訊 | |||||
| 顯示 | 工作狀態指示燈或MH-M80表頭 | ||||
| 通訊 | 雙RJ45接口/RS485總線/上位機軟件/內置藍牙/WIFI模塊手機云監控(選配) | ||||
| 協議 | 標準Modbus協議&非標私有協議 | ||||
| 其他特性 | |||||
| 設置方式 | 上位機/APP/表頭 | ||||
| 保護功能 | 輸入輸出過欠壓保護/輸入反接保護/過熱保護/過充保護 | ||||
| 工作環境溫度 | -20℃~+50℃ | ||||
| 儲存溫度 | -40℃~+75℃ | ||||
| IP防護等級 | IP21 | ||||
| 建議電池接線空開 | ≥100A | ≥100A | ≥125A | ≥80A ≥100A | |
| 凈重 | —— | ||||
| 毛重 | —— | ||||
| 產品尺寸 | 340*585*227MM | ||||
| 包裝尺寸 | 680*450*335MM(木箱) | ||||
表六

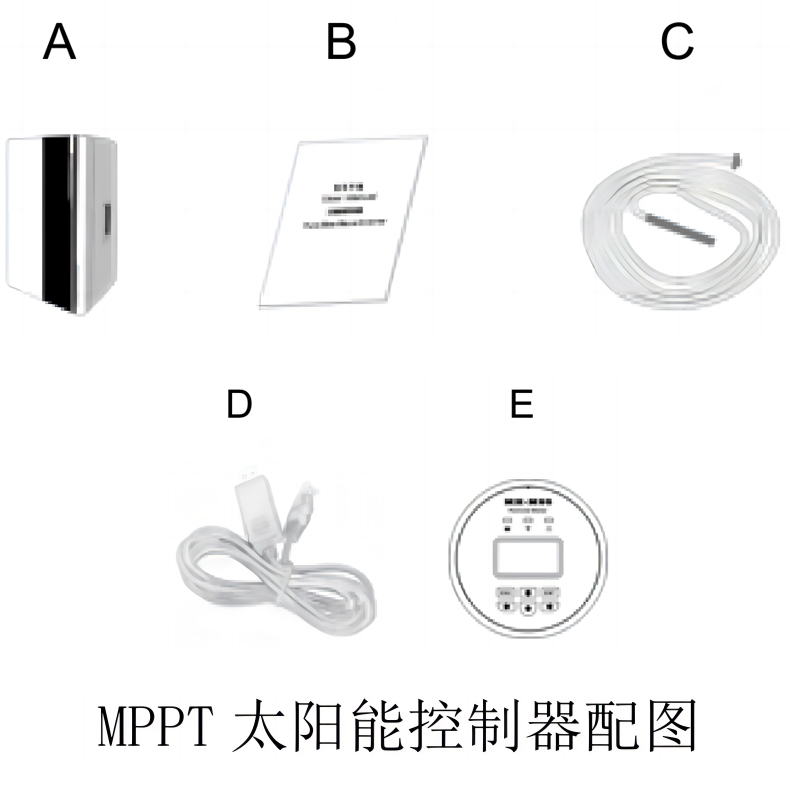

Galaxy系列MPPT太陽能充電控制器產品配件：
| 項 目 | 數量 | 描述 |
| A | 1 臺 | 控制器 |
| B | 1本 | 使用手冊 |
| C | 1條 | 溫度傳感線 |
| D | 1條 | RS485-USB通訊線(選配) |
| E | 1個 | MH-M8O監控表頭 |
| 如果發現缺少配件，請與經銷商聯系 | ||
