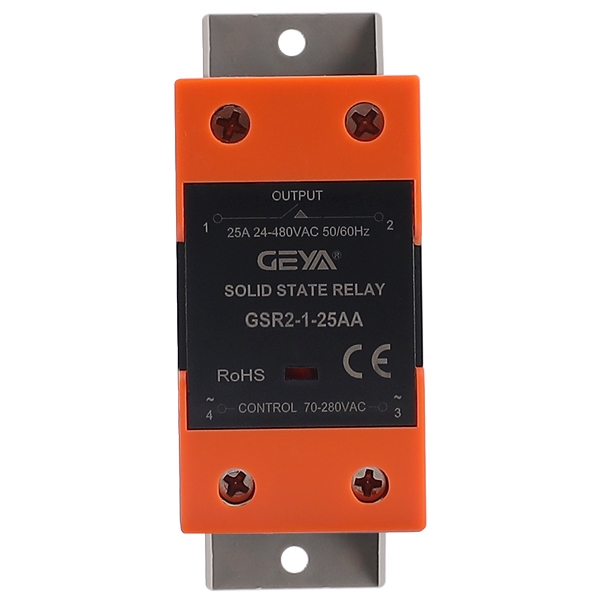

在需要高可靠性、長壽命、快速響應及抗惡劣環境能力的開關控制場合，GSR2-1

AA型帶散熱單相固態繼電器憑借其優異性能，成為替代傳統電磁繼電器的理想解決方

案。其集成的散熱設計，了在驅動較大負載時仍能保持穩定工作，特別適合對設備

運行持續性要求高的應用場景。

GSR2-1 AA型帶散熱單相固態繼電器產品優勢：

1、高可靠長壽命： 無機械磨損部件，壽命遠超傳統繼電器。

2、安靜無擾運行： 工作過程無噪音、無火花，電磁干擾小。

3、響應迅速精準： 毫秒級開關速度，零電壓開啟、零電流關斷。

4、環境適應性強： 結構堅固，防震、防潮、防腐蝕。

5、驅動簡單兼容廣： 低控制電流，易于與各類控制電路接口。

6、安全隔離： 輸入輸出間高絕緣耐壓，保障系統安全。

GSR2-1 AA型帶散熱單相固態繼電器產品特點：

1、寬輸入，易驅動：

- 提供較寬的輸入電壓范圍，所需控制電流小（≤10mA），降低驅動電路設

計難度與功耗，輕松適配各類控制信號源。

2、全固態，高可靠：

- 內部無任何可動機械部件，從根本上消除了觸點磨損、粘連、彈跳等問題，帶來超

長的使用壽命和的運行可靠性。

3、快響應，低干擾：

- 具備毫秒級的開關速度，采用過零觸發技術（零電壓開啟，零電流關斷），有效抑

制浪涌電流，大幅降低開關過程產生的射頻干擾，系統電磁兼容性。

4、強保護，更耐用：

- 內置阻容（RC）吸收回路，有效吸收負載開關瞬間產生的瞬態電壓和浪涌電流，為

繼電器自身和負載提供可靠保護，提升系統整體耐用性。

5、高隔離，保安全：

- 輸入與輸出回路之間采用光電隔離技術，絕緣耐壓高達2500V，有效阻斷高低壓回

路間的電氣聯系，保障操作人員及后端設備安全。

6、緊湊強固設計：

- 產品體積小巧，內部填充環氧樹脂進行整體封裝，具備出色的防震、防潮、防腐蝕

性能，適應復雜嚴苛的工業環境。

GSR2-1 AA型帶散熱單相固態繼電器產品應用：

GSR2-1 AA型帶散熱單相固態繼電器憑借其特性，廣泛應用于對電氣性能、可

靠性和環境適應性有較高要求的領域：

1、工業控制：

- 工業自動化生產線設備控制、數控機械、電機控制、泵類啟停、電磁閥驅動、遠程

控制系統等，滿足高效、精準、可靠的開關需求。

2、溫控系統：

- 電爐、烘箱、恒溫槽等加熱設備的精確溫度控制回路，實現無火花安全通斷。

3、電力調節：

- 應用于調功器、軟啟動器等設備中，實現交流負載的平滑控制。

4、照明控制：

- 交通信號燈、廣告照明、建筑物景觀照明、舞臺燈光系統的智能化、無噪聲開關控

制。

5、儀器設備：

- 醫療設備、分析儀器、辦公自動化設備（如打印機、復印機）中的高可靠性電源切

換與負載控制。

6、特種環境：

 - 粉塵、潮濕、腐蝕性或需要防爆的場合（如橡塑機械、化工設備、自動消防系統

），其全密封無火花特性優勢。

備注：

散熱：1、不帶散熱；2、帶散熱

相數：1、單相； 2、二相；3、三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A

控制類型：DA:直流控制交流；AA:交流控制交流； DD:直流控制直流

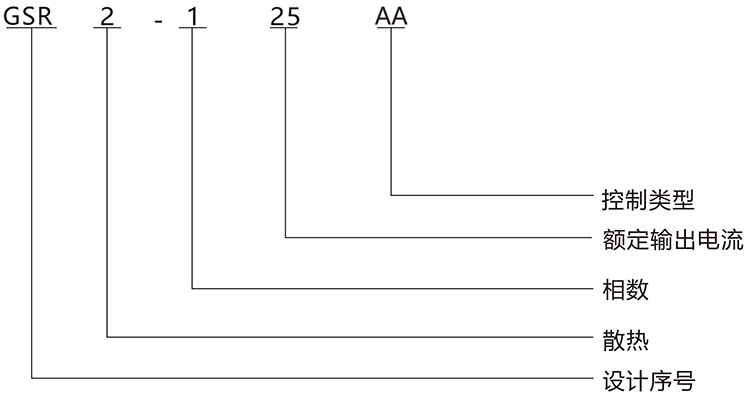

GSR2-1 AA型帶散熱單相固態繼電器型號說明：

GSR2-1 AA型帶散熱單相固態繼電器產品尺寸：

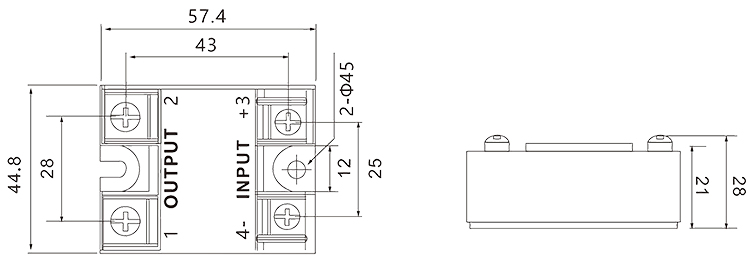

繼電器尺寸：

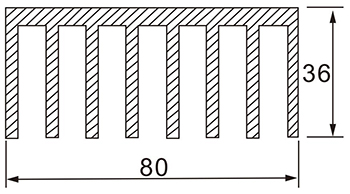

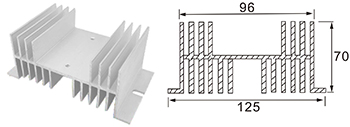

散熱器尺寸：

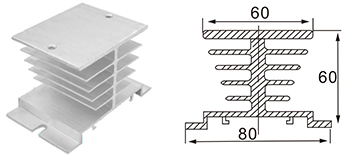

長×寬×高

適用范圍

適用于負載實際小于10A-20A的一只長

方形單相固態繼電器（散熱器A-50，長度

50mm，以此散熱器長度為一位，A-100長

度100mm，為二位，以此類推┈ ┈）

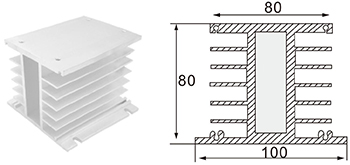

長×寬×高

適用范圍

適用于負載實際電流25A~120A的一只

長方形單相固態繼電器（散熱器G-80，長

度80mm，以此散熱器長度為一位，G-160

長度160mm，為二位，以此類推┈ ┈）

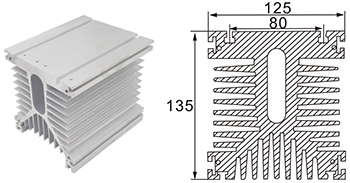

長×寬×高

適用范圍

適用于負載實際小于60A~150A的一只

長方形工業級單相固態繼電器（散熱器

E-50，長度50mm，以此散熱器長度為一

位，E -220長度220mm，為二位，以此類

推┈ ┈）

長×寬×高

適用范圍

適用于負載實際小于10A~100A的一只

長方形單相固態繼電器（散熱器D-120，長

度120mm，以此散熱器長度為一位,D-240

長度240mm，為二位，以此類推┈ ┈）

長×寬×高

適用范圍

適用于負載實際小于35A的一只長方形

單相固態繼電器（ 散熱器D-120， 長度

120mm， 以此散熱器長度為一位D -240

長度240mm，為二位，以此類推┈ ┈）

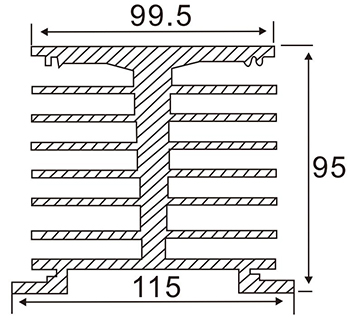

長×寬×高

適用范圍

適用于負載實際電流（三相總和）小于

60A-150A的一只三相固態繼電器（散熱器

C-100，長度110mm，以此散熱器長度為

一位，C-220長度220mm，為二位，以此

類推┈ ┈）
