在關鍵供電場景中，電源切換的可靠性直接影響設備安全運行。GATS-W8以緊湊型

設計、多重安全聯鎖機制和智能化控制能力，為末端雙回路供電系統提供高穩定性電源

切換解決方案，滿足建筑、消防、公共設施等領域?qū)Τ掷m(xù)供電的嚴苛需求。

GATS-W8雙電源自動轉換開關產品優勢：

1、高集成緊湊結構：優化空間占用，簡化安裝流程

2、智能靜音切換：單電機驅動技術降低運行噪音與機械沖擊

3、雙重安全保障：機械+電氣聯鎖設計杜絕誤操作風險

4、全工況靈活控制：支持手動/自動雙模式自由切換

5、可視化狀態管理：面板多狀態指示燈與端子信號輸出

GATS-W8雙電源自動轉換開關產品特點：

1、高效空間利用

- 模塊化設計大幅縮小設備體積，特別適合空間受限的配電箱安裝環境，同時簡化內

部布線結構。

2、平穩低噪運行

- 采用單電機驅動技術，切換過程平順流暢，有效降低機械振動與噪音污染，延長設

備使用壽命。

3、多重安全聯鎖

- 機械與電氣雙重聯鎖結構形成冗余保護，電源切換過程零風險，并可通過面板

旋鈕快速切換手動模式應對突發需求。

4、實時狀態監測

- 內置專用接線端子輸出斷路器分合閘狀態信號，配合面板LED指示燈組（常用/備用

電源狀態、故障報警等），實現供電狀態全景監控。

5、靈活規格適配

- 提供2P/3P/4P配置，電流覆蓋10A-63A主流需求，適配多樣化用電場景。

GATS-W8雙電源自動轉換開關產品應用：

GATS-W8廣泛應用于對供電連續性要求嚴苛的場所：

1、建筑設施：

- 高層住宅、商業綜合體、醫院等場所的消防系統（消防泵/排煙風機）、電梯控制

柜、生活水泵及應急照明回路

2、公共安全：

- 保障隧道照明、數據中心機房、安防監控系統的持續電力供應

3、工業場景：

- 生產線關鍵設備、通信基站等不可中斷供電的負載保護

- 通過毫秒級電源切換能力，有效避免因市電故障導致的設備停機，提升供電系

統的安全性與可靠性。

GATS-W8雙電源自動轉換開關的核心部件包括：

- 兩路電源開關： 分別控制常用電源（K1）和備用電源（K2）的兩臺斷路器。

- 智能控制盒： 負責監測電源狀態并發出切換指令。

- 驅動電機： 執行斷路器的分合閘動作，實現電源切換。

這些部件采用模塊化設計，如同搭積木一樣組合在一起，使得日常維護和檢修更加

便捷高效。

更重要的是，控制常用電源和備用電源的兩臺斷路器（K1和K2），本身具備完整的

過載和短路保護功能。這意味著它們不僅能執行電源的通斷切換任務，同時也直接承擔

著保護后方用電線路和設備安全的責任。

GATS-W8雙電源自動轉換開關功能簡述：

1、智能自動切換：

將開關的“自動/手動”選擇鈕置于“自動”檔位時，開關即進入智能工作狀態：

- 主電源優先供電： 當檢測到常用電源電壓穩定正常時，開關會自動接通常用電源線

路，為后方用電設備提供電力。

- 備用電源無縫接管： 一旦檢測到常用電源出現異常（如斷電、欠壓、過壓），開

關會迅速切斷常用電源線路，并自動轉換接通備用電源線路，持續為用電設備供電

，限度減少停電影響。

2、靈活手動控制：

將選擇鈕置于“手動”檔位時，用戶可根據需要直接操作：

- 電源切換： 可以手動斷開常用電源，接通備用電源供電；反之，也可以手動斷開備

用電源，重新接通常用電源供電。

- 安全隔離（雙分狀態）： 還可以同時手動斷開常用電源和備用電源，使整個供電系

統與后方負載分離（即“雙分”狀態）。這個功能對于安全地進行用電線路維護或

檢修至關重要。

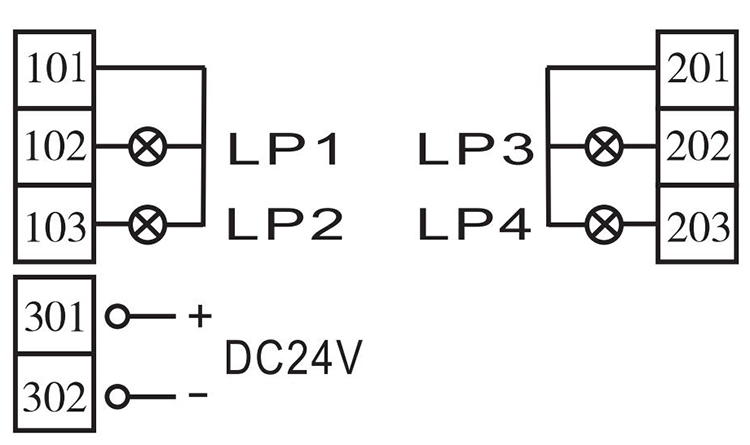

◆101~103常用電源接零端子與外接指示零線

◆LP1:常用電源指示燈

◆LP2:常用電源合閘指示燈

◆LP3:備用電源指示燈

◆LP4:備用電源合閘指示燈

◆201~203備用電源接零端子與外接指示零線

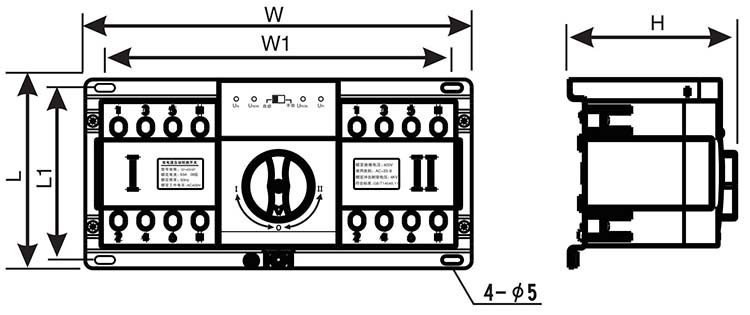

GATS-W8雙電源自動轉換開關產品尺寸：

GATSW8-63/2P

GATSW8-63/3P

GATSW8-63/4P
