在需要高可靠性、長壽命及無噪聲運行的自動化控制、精密溫控等場景中，GSR1-1

DD型單相固態繼電器憑借其的電氣性能和穩定的品質，成為替代傳統電磁繼電器的

理想解決方案，助力系統高效、靜音、免維護運行。

GSR1-1 DD型單相固態繼電器產品優勢：

1、高可靠性長壽命： 無機械磨損，從根本上杜絕觸點粘連、火花等問題。

2、靜音無干擾運行： 工作過程無噪音，電磁兼容性好，不影響周邊精密設備。

3、響應迅捷精準： 微秒級開關速度，滿足高速控制需求。

4、驅動簡單兼容強： 低控制電流（≤25mA），可直接匹配多種邏輯電平（如TTL、C

MOS）。

5、堅固耐用適應廣： 緊湊結構結合環氧樹脂全灌封工藝，具備優異的抗沖擊、防潮及

耐腐蝕能力。

GSR1-1 DD型單相固態繼電器產品特點：

1、寬輸入低驅動：

- 寬廣的輸入電壓范圍適配性強，僅需≤25mA的低控制電流即可穩定驅動，簡化前

端控制電路設計。

2、全固態長壽命：

- 內部無任何運動部件，徹底消除機械故障點，延長使用壽命，保障設備長期

穩定運行。

3、開關技術：

- 具備零電壓開啟（減少浪涌）和零電流關斷特性，切換速度快，有效抑制射頻

干擾（EMI），提升系統電磁兼容性。

4、核心器件保障：

- 關鍵功率開關器件選用知名品牌IR場效應管，產品整體性能穩定可靠。

5、緊湊強固封裝：

- 體積小巧節省空間，內部采用環氧樹脂全灌封工藝，提供出色的防震、防潮、防

腐蝕及耐環境性能。

GSR1-1 DD型單相固態繼電器產品應用：

GSR1-1 DD型單相固態繼電器憑借其優勢，在眾多領域發揮關鍵作用：

1、工業自動化與控制：

- 廣泛應用于數控機床、機械手臂、生產線控制、PLC輸出模塊等，實現電機控制、

電磁閥驅動、信號切換，提供高可靠的無觸點解決方案。

2、精密溫控系統：

- 是電爐、烘箱、注塑機溫控、恒溫設備、加熱元件控制的理想選擇，實現精準、

無抖動的溫度調節。

3、電力調節與照明控制：

- 用于調光系統、舞臺燈光控制、交通信號燈、LED照明驅動、霓虹燈控制等，實

現平滑、無噪聲的電力切換。

4、儀器儀表與醫療設備：

- 應用于分析儀器、測試設備、醫療診斷器械（如X光機、激光設備電源控制）、辦

公自動化設備等，滿足低干擾、高可靠性的要求。

5、安全與特種設備：

- 適用于自動消防系統、防爆環境設備、橡塑機械等對安全性、耐環境性要求高的場

合。

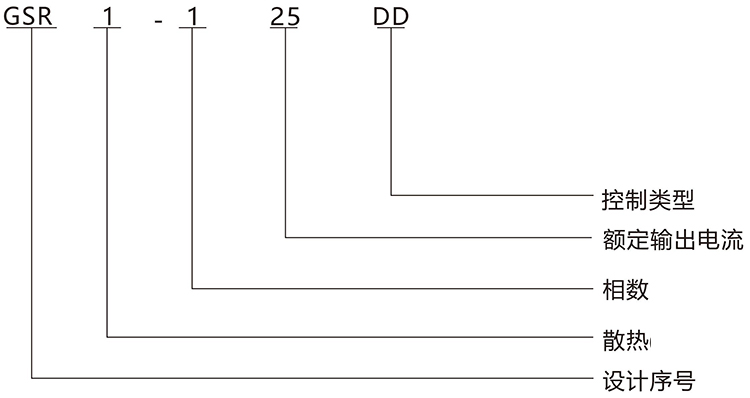

散熱：1：不帶散熱； 2：帶散熱

相數：1：單相； 2：二相； 3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A）

控制類型：DA：直流控制交流； AA：交流控制交流； DD：直流控制直流

默認負載耐壓是220VDC，其它耐壓需定制

GSR1-1 DD型單相固態繼電器技術參數：

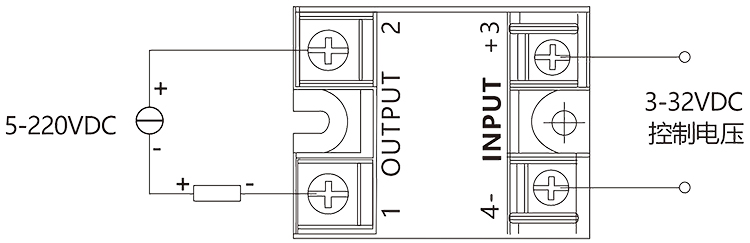

GSR1-1 DD型單相固態繼電器產品接線：
