在需要高可靠性、長壽命、低噪聲和快速響應的開關控制場合，GSR1-1 AA型SSR

提供了優異的性能。其無觸點設計從根本上消除了機械磨損、電弧和電磁干擾問題，特

別適合頻繁操作、環境嚴苛或對電磁兼容性要求高的應用，是替代傳統電磁繼電器的理

想升級之選。

GSR1-1 AA型單相固態繼電器產品優勢：

1、超長壽命與高可靠性：

- 無機械觸點磨損，壽命遠超傳統繼電器。

2、無噪聲無火花：

- 開關過程安靜無電弧，本質安全，適用于防爆、防塵等敏感環境。

3、快速響應：

- 微秒級開關速度，滿足高精度控制需求。

4、低控制功耗：

- 輸入控制電流?。ā?0mA），可直接由邏輯電路（如TTL, CMOS）驅動，簡化

設計。

5、強抗干擾性：

- 對電磁干擾不敏感，自身產生的射頻干擾小。

6、環境適應性強：

- 體積小巧，環氧樹脂全密封結構，具備出色的防震、防潮和防腐蝕能力。

GSR1-1 AA型單相固態繼電器產品特點：

1、寬輸入與低驅動：

- 寬廣的輸入電壓范圍使其易于適配各種控制信號源，低（≤10mA）的控制電流

有效減輕前級驅動電路負擔。

2、開關技術：

- 采用“零電壓開啟”(Zero Voltage Turn-On, ZVS) 和“零電流關斷”(Zero

Current Turn-Off, ZCS)技術，在交流電壓過零時開啟、電流過零時關斷，大幅減小開

關瞬間的浪涌電流和電壓應力，降低射頻干擾(EMI/RFI)和對電網的沖擊。

3、多重安全保障：

- 輸入與輸出回路間通過光電耦合器實現高達2500V有效值的電氣隔離，控制側

安全；內置阻容(RC)吸收回路，有效抑制負載（尤其是感性負載）通斷時產生的瞬態過

電壓，提升產品自身及負載的耐用性。

4、堅固耐用設計：

- 緊湊型設計節省空間；內部采用環氧樹脂灌封工藝，形成堅固保護層，賦予產品卓

越的抗機械振動、抵御潮濕空氣侵蝕和防止腐蝕性氣體/液體侵害的能力。

GSR1-1 AA型單相固態繼電器產品應用：

GSR1-1 AA型單相固態繼電器憑借其優異的性能，在眾多需要高效、安靜、可靠開

關控制的領域發揮重要作用：

1、工業自動化與過程控制：

 - 廣泛應用于工業自動化設備中的電機控制、電磁閥驅動、電加熱元件（如烘箱、注

塑機、包裝設備）的精確溫度調節與開關控制。

2、電力調節與溫控系統：

- 是電爐、烤箱、恒溫槽、環境試驗箱等加熱設備實現高精度溫度控制的可靠執行元

件。

3、照明與信號控制：

- 高效控制交通信號燈、景觀照明、舞臺燈光系統的開關與調光（配合相位控制型SS

R），無噪音干擾。

4、儀器儀表與醫療設備：

- 用于精密儀器、分析設備、醫療器械（如消毒柜、培養箱）中的電源切換與功能控

制，保障設備穩定運行。

5、計算機接口與辦公設備：

 - 作為計算機外圍接口裝置、打印機、復印機等辦公設備的功率驅動接口，實現弱電

對強電的安全控制。

6、樓宇自動化與安防：

 - 應用于消防報警系統、自動門禁控制、通風系統等需要長期可靠運行的場合。

7、交通與機械：

- 數控機床、橡塑機械、物料輸送設備中的執行機構控制。

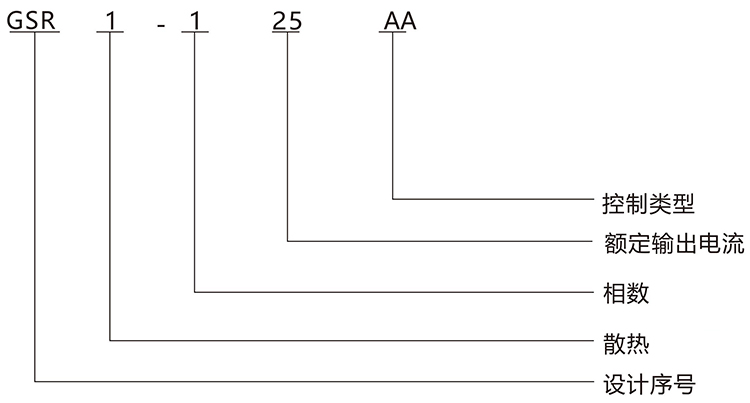

備注：

散熱：1、不帶散熱；2、帶散熱

相數：1、單相； 2、二相；3、三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A

控制類型：DA:直流控制交流；AA:交流控制交流； DD:直流控制直流

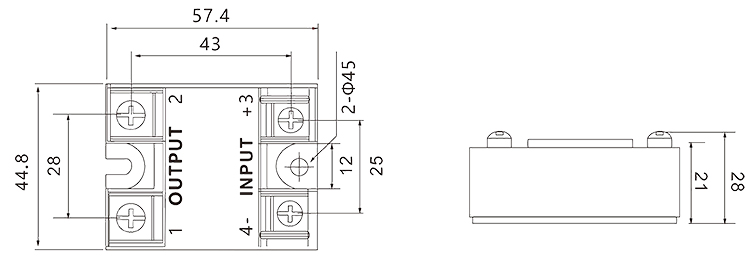

GSR1-1 AA型單相固態繼電器產品參數：

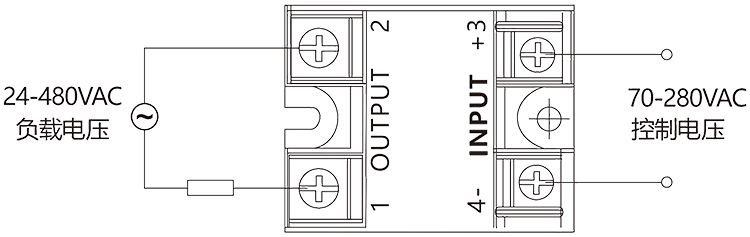

GSR1-1 AA型單相固態繼電器產品接線：
