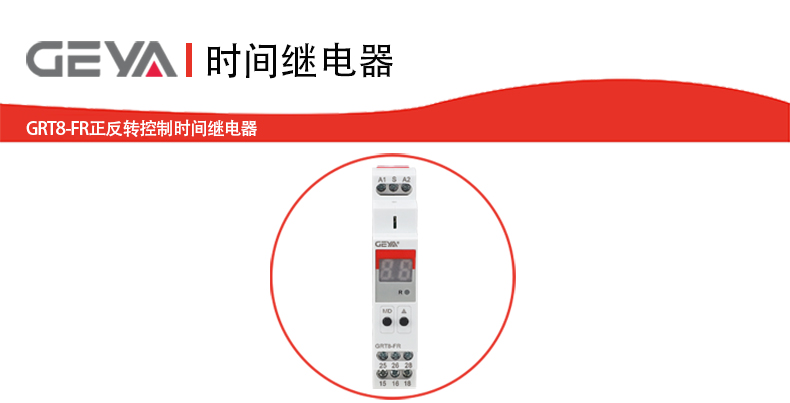

GRT8-FR 正反轉控制型時間繼電器集高精度時序編程、操作便捷性、超強環境適應

能力與超高空間效率于一身。其獨立可調的三段時序、即時的強制停止功能、超寬的延

時與電壓范圍、直觀的狀態指示以及微型化設計，共同構成了其在復雜自動化控制任務

中的核心競爭力。

GRT8-FR正反轉控制時間繼電器產品特點：

1、獨立可編程時序控制：

- 核心優勢在于可獨立、精確地設定正轉運行時長、停止間隔時間以及反轉運行時

長。用戶可根據設備工藝需求自由編程完整的正-停-反工作循環，實現高度定制化的自

動化流程。

2、即時響應強制停止：

- 配備用戶友好的強制停止功能。通過外接按鈕，操作人員可在任意時刻（無論處

于正轉、停止或反轉階段） 立即中斷當前動作，提升設備操作的安全性與響應靈

活性，應對突發狀況或調試需求。

3、 超寬延時范圍，適用性廣：

- 提供覆蓋范圍廣的延時設定范圍（0.1秒至99天）。這一特性使其能夠勝任從瞬間

精準控制到超長周期管理的多樣化應用場景，無論是高速分揀還是緩慢的物料處理流程

皆可覆蓋。

4、的電源適應性：

- 支持 AC/DC 12V - 240V 超寬工作電壓，無需額外配置電源適配模塊。這種設計

使其能無縫集成于全球主流電氣標準和各種復雜的供電環境中，大大簡化安裝與庫存管

理。

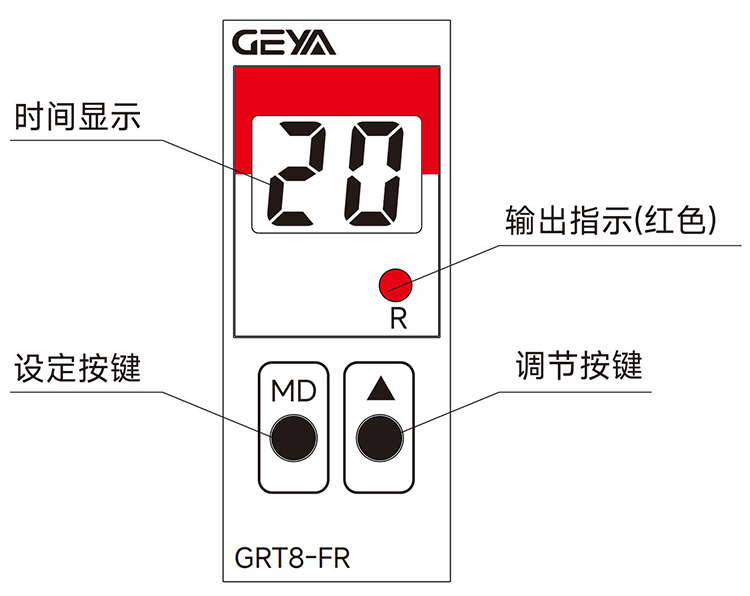

5、直觀的狀態監控：

- 內置高亮 LED 指示燈，實時、清晰地指示繼電器當前的工作狀態（正轉、停止、

反轉或強制停止），便于現場人員快速診斷設備運行狀況，提升維護效率。

6. 高度節省空間：

- 采用緊湊型設計，寬度僅18mm，支持標準的35mm DIN 卡軌安裝。優化控

制柜內部空間利用率，尤其適用于空間受限的密集安裝場合。

GRT8-FR正反轉控制時間繼電器產品應用：

GRT8-FR 的核心價值在于其強大的正反轉時序控制能力，使其廣泛應用于需要電機

或執行機構周期性改變運動方向的自動化領域：

1、工業生產線傳送系統：

-  精確控制傳送帶、滾筒線或升降機的正向輸送、暫停以及反向回退（如定位糾偏、

物料退回）的時序，實現物料的有序流轉與精準定位。

2、自動化往復運動機構：

- 驅動噴涂機械臂、清洗刷、打磨頭、鋸床、送料裝置等設備，按照設定的時間周期

進行前進（正轉）- 暫停 - 后退（反轉）的往復運動，完成均勻覆蓋或加工任務。

3、物料搬運與分揀設備：

- 控制推桿、擋板、轉臺、分揀臂等執行元件的動作方向與停留時間，實現物件的定

向推送、阻擋、旋轉分揀及歸位等復雜邏輯。

4、測試臺與工裝夾具：

- 用于產品壽命測試中模擬正反轉工況的循環切換，或控制夾具的夾緊（正轉）- 保

持 - 松開（反轉） 動作序列。

5、需要方向切換的機械設備：

- 如卷簾門、閥門、攪拌機（特定模式）、小型起重機行走機構等，實現定時自動開

啟/關閉、攪拌方向交替或往返移動。

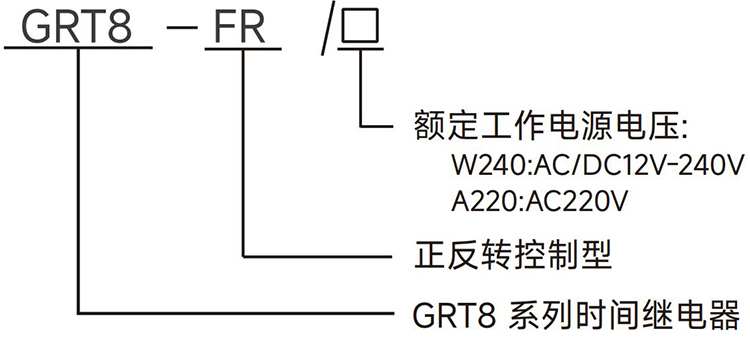

GRT8-FR正反轉控制時間繼電器技術參數：

GRT8-FR正反轉控制時間繼電器設置說明：

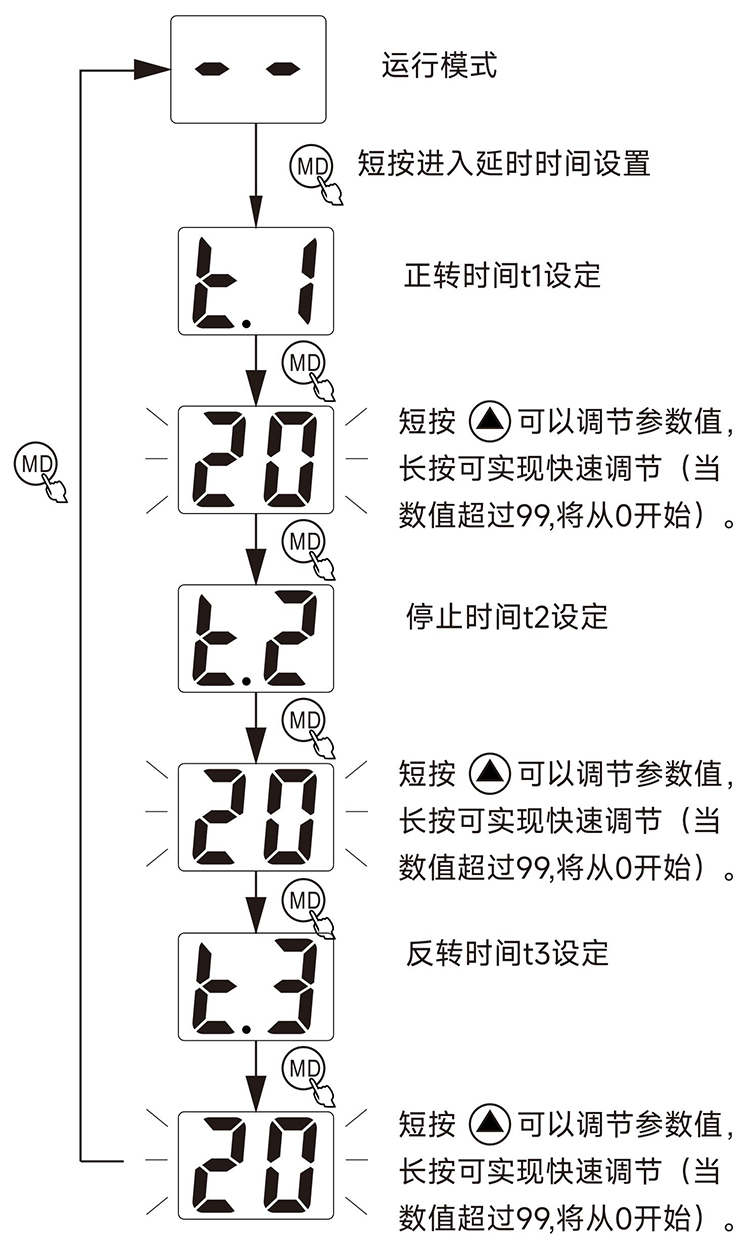

延時設定：

短按  可以進入快速設定延時時間

注意:

按可以調節參數值，長按可實現快速調節,如果60秒內沒有操作按鍵會自動退出設

置模式。

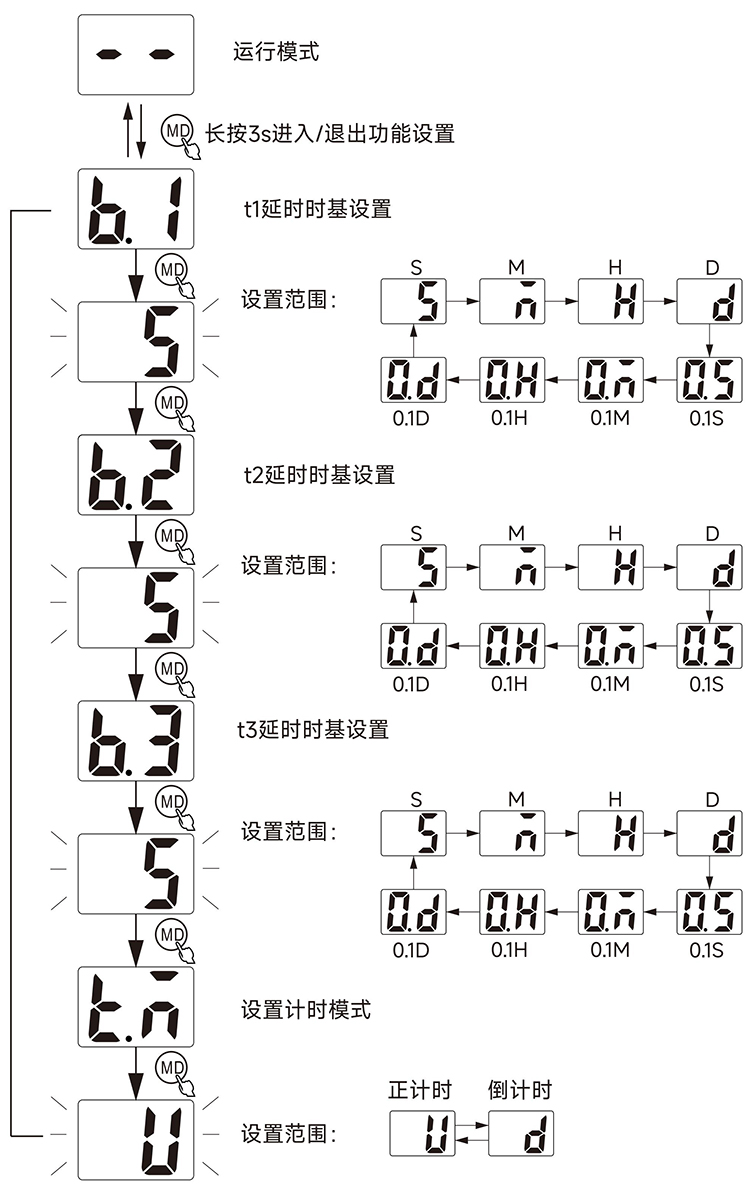

功能設定：

長按3秒后可以進入功能模式參數設定

注意:

按可以調節參數值，長按可實現快速調節,如果60秒內沒有操作按鍵會自動退出設

置模式，在設置模式下，可以按住鍵3秒退出并保存設置。

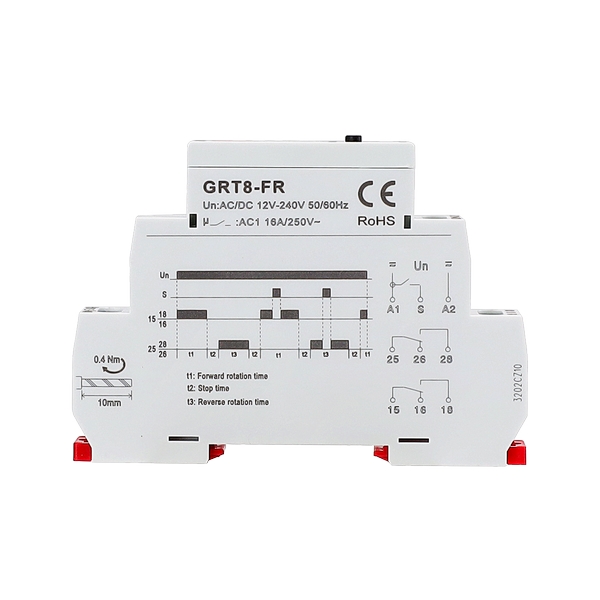

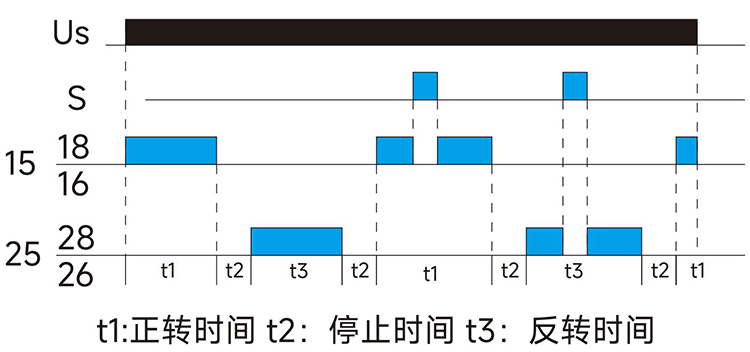

繼電器Us上電后，15-18閉合，電機正轉，延時t1后斷開，電機停止。再延時t2后，

25-18閉合，電機反轉，延時t3后25-28斷開，電機停止，如此循環。在任意時刻，接

通A1-S，電機停止運轉，延時暫停。

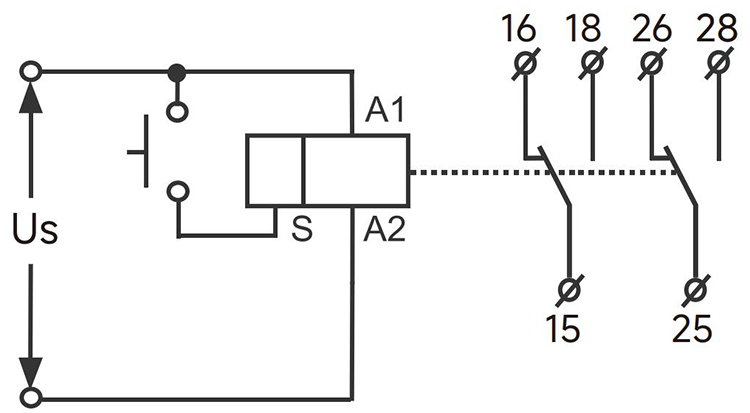

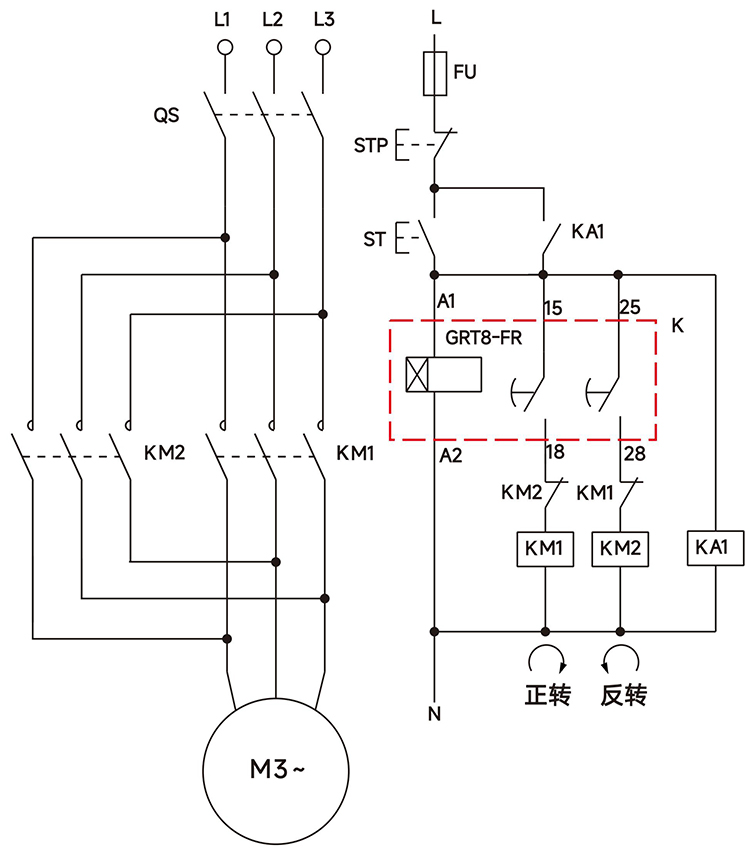

GRT8-FR正反轉控制時間繼電器產品接線：

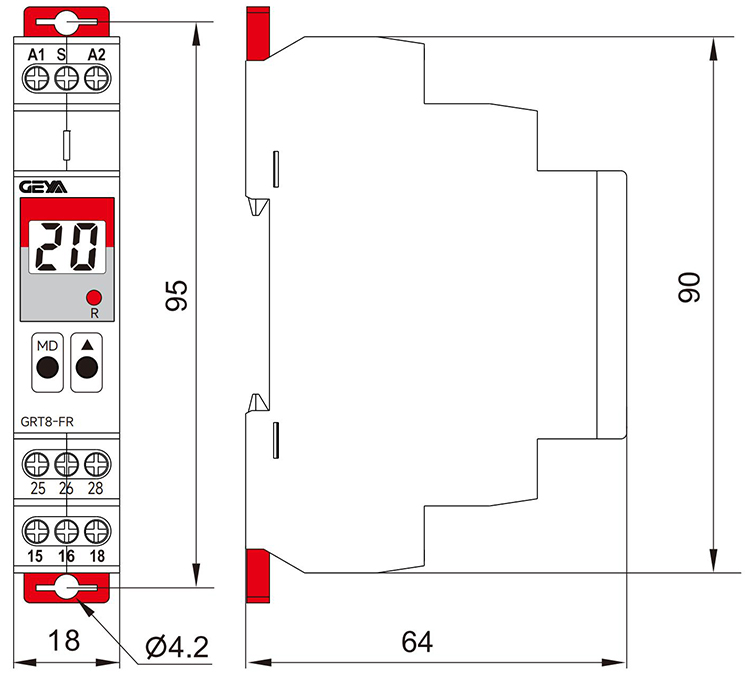

GRT8-FR正反轉控制時間繼電器產品尺寸：
